FISO變壓器光纖測溫系統
全世界的能源公司比以往任何時候都更努力改進對變壓器等關鍵資產的管理。日常運行監控和壽命溫度控制能有效地優化變壓器負荷。通過監測變壓器的真實溫度，大限度地提高變壓器的性能，這將防止設備過早老化，并為狀態檢修提供重要依據，直接增加您的投資回報。
FISO的對用戶建議是采用變壓器繞組熱點溫度光纖監測系統。采用成熟的光纖技術，該系統可以直接、實時、長期監測變壓器，支持智能變電站和電力在線監測系統。
FISO繞組熱點溫度光纖監測系統的優勢
.可靠和經濟有效的熱點監測解決方案；
.IEC推薦了EasyDisk傳感器安裝方式；
.永不漏油的光纖連接方式；
.友好的安裝和操作模式；
.NortechClient客戶端方便用戶巡檢設備并自動生成曲線；

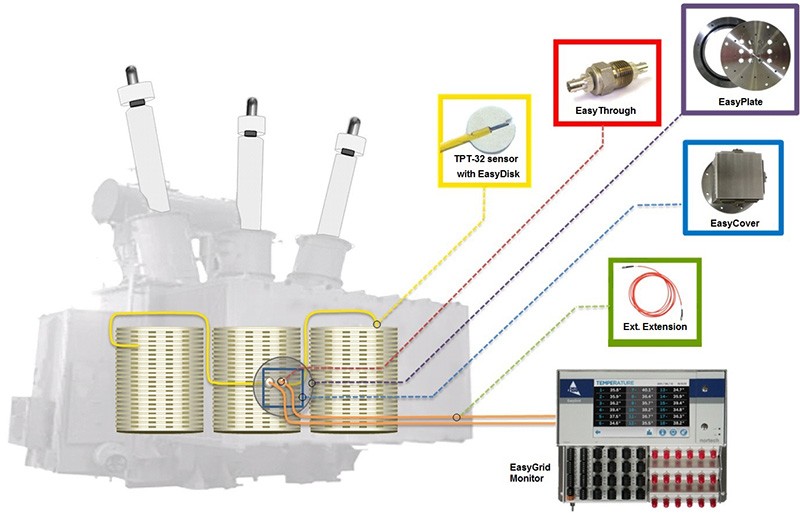

變壓器光纖測溫系統連接示意圖
采用了EasyDisk的TPT-62型光纖傳感器
.TPT-62系列光纖溫度傳感器采用了62.5μm芯徑的光纖，是符合行業標準的OM1光纖，大大改善光學和機械可靠性，性能遠優于非標準的200μm（******代）光纖傳感器。
.TPT-62系列光纖溫度傳感器帶有EasyDisk******組件，嚴格遵循了IEC60076-2附錄E的要求，確保了安裝過程中的安全、可靠和便捷。

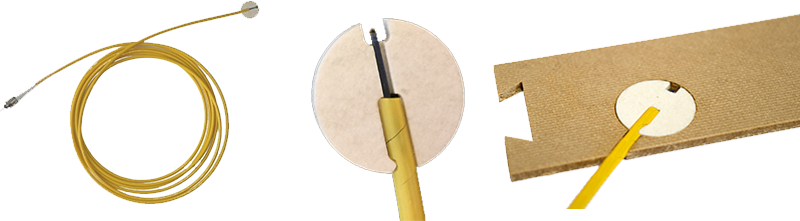

帶有EasyDisk圓片的TPT-62型光纖傳感器
EasyDisk的關鍵特點：
·FISO在產品出廠前完成對EasyDisk的安裝、檢測；

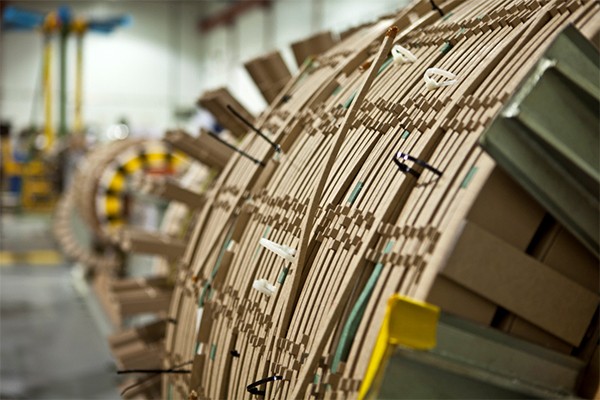

·黃色的螺旋護套纏繞鎖定了EasyDisk，確保傳感器不易從變壓器繞組匝間絕緣墊塊中拔出；
·對傳感器******的全方位保護；
·快速安裝、不用膠水；
·傳感器的******直接布設于導線上的位置，直接接觸測量，確保測量結果更準確；
·在變壓器制造過程中的安全性能和機械性能更可靠；
·TPT-62和EasyDisk（Nomextm材料）組裝測試結果顯示完全抗電磁干擾；

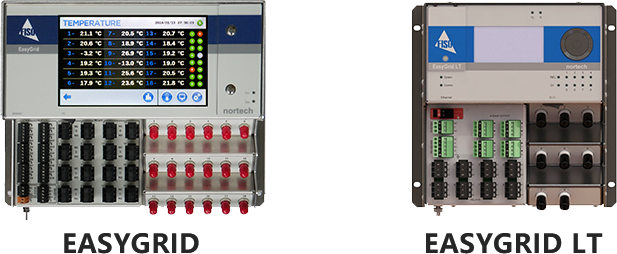

FISO提供兩種的光纖信號調解器：EasyGrid是一個全功能的型號，而EasyGridLT是一個更緊湊的和極具成本效益的低通道數的型號。
EasyGrid系列信號調解器的主要特點：
.多達18個通道；
.1個系統繼電器，用于系統故障安全報警；
.0,8或16個C型完全可編程繼電器；
.每個通道對應1個模擬輸出；
.Modbus，IEC61850，DNP3.0規約，Modbus通信協議TCP/IP，IEC60870-5-104；
.大屏幕（其中EasyGrid是彩色觸摸屏）；
.內部數據存儲和可移動介質存儲（8GB的SD卡），可帶電插拔，便于數據導出；
.系統自動診斷與測量結果自動校正；
.簡捷的前面板布線方式，便于現場接線；
.整體設計符合人體工程學；
GaAs（化鎵）光纖溫度傳感器原理
測量原理是基于GaAs（化鎵）半導體對白光的吸收/透射。溫度變化對GaAs這種半導體的影響是眾所周知的和可預測的。隨著半導體溫度的變化，半導體的透射光譜（即不被吸收的光）也在變化。在任何給定的溫度下，都會有一個波長從0%到99.99%的跳躍性變化。這種跳躍被稱為吸收移位，而且吸收移位發生的特定波長和溫度之間的關系是可預測的。

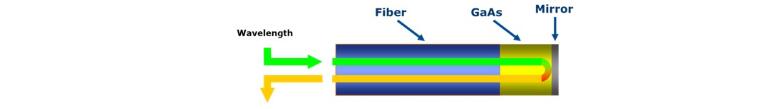

該傳感器由一個微小的化鎵半導體晶體連接到一個拋光的光纖的一端。
從調解器發射的白光通過光纖進入到化鎵晶體中，在穿過它的過程中有部分被吸收，然后在傳感器******的反射膜被反射回來。反射到調解器的光被耦合到光譜分析儀中，并對比光功率和波長。吸收轉移的位置是由調解器使用FISO專有的信號分析算法確定的，且與GaAs晶體的溫度相關。
此外，由于半導體不會隨時間變化，所有的傳感器都是可互換的，不需要對傳感器進行校準或輸入數據。出于同樣的原因，信號調解器在出廠后在正常的操作條件下使用時，不需要重新校準。
