超導節能技術主要是通過使用超導材料來制作各種動力器件,以達到節能的目的。超導體在低溫下可以實現零電阻狀態,這意味著在沒有電能損耗的情況下可以承載大電流,從而使得制成的磁體或電機具有磁場強度高、體積小、重量輕、無熱消耗和省電等特點。

以下是超導節能電機技術的幾個關鍵點:

1. 超導材料: 超導技術的核心是超導材料,這些材料在達到特定的低溫條件下會表現出完全無電阻的性質。
2. 節能效果: 由于超導材料的特性,超導電機的勵磁系統沒有能量損耗,因此能夠?qū)崿F(xiàn)更高的能效和節能效果。
3. 性能提升: 超導節能電機具備溫升低、噪音小、扭矩大、效率高、體積小以及損耗少等優勢,這些特點使其在工業應用中更具吸引力。
4. 多學科交叉: 超導電力技術是一個涉及電氣工程、物理學、材料科學、低溫工程和自動控制技術等多個學科的交叉領域,這表明其研發和應用需要跨領域的合作和知識整合。
5. 技術創新: 超導節能電機的研發代表了新材料、新技術和新工藝的應用,它推動了傳統電機向更高效率和環保方向的發展。
6. 應用領域: 超導發電機可以提高水電站、火電站和核電站的單機容量,而超導電動機適用于多種需要高性能驅動的場合。
7. 未來展望: 隨著技術的不斷成熟和成本的降低,超導節能電機有望在未來的能源和工業領域中發揮更加重要的作用。
]]>
Wed, 26 Jun 2024 09:17:27 GMTumcms

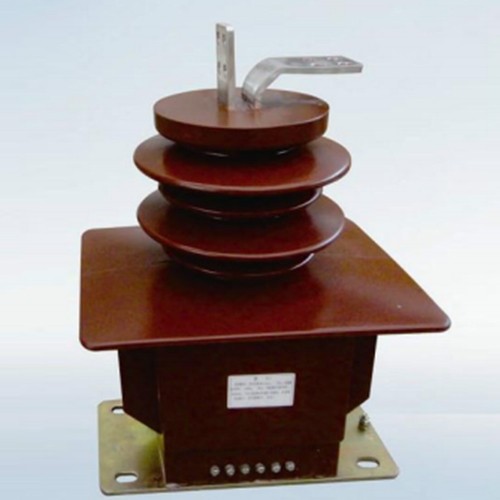

高壓互感器http://pikangwang.cn/hangye-show-35.html  高壓互感器
  一、互感器的分類與作用
  1.互感器的分類
  在交流電路中,應用著各種不同形式的互感器,它們分為兩大類:電壓互感器和電流互感器,它們的電磁轉換原理與配電變壓器相同,都是利用互感原理,按一定的變比來實現電壓或者電流的轉換,區別在于互感器的精確度要求較高,以保證計量時的準確性和保護系統的可靠性。
  2.互感器的作用
  (1)電壓、電流的變換
  系統中的一次高電壓或大電流經過互感器,被成比例地轉換成為低電壓或者小電流,使測量、計量等儀表的量程和量限得到擴大,與之配接的電路保護裝置的工作電壓、工作電流得以大大降低。
  (2)標準化
  在不同等級的高壓或超高壓的系統中,電壓互感器的二次額定電壓都統一為100V。系統的高低壓一次側負荷電流無論多大,電流互感器的二次電流都統一為1A或5A。這樣就為二次設備提供了電壓或者電流的統一標準的數值,可以方便地實現與二次回路的配接。
  (3)安全隔離作用

  無論是電壓互感器還是電流互感器,都是由兩個或以上繞組構成的。一次與二次之間的電磁互感作用,在高電壓系統中,突出體現了安全隔離,使二次設備的絕緣等級得以降低,維修和值班人員的操作安全也得到了可靠保障。



  二、電壓互感器
  電壓互感器,簡稱TV,如果拋開對精度的要求,它實際上就是一臺小容量的變壓器。電壓互感器又分為電磁式電壓互感器和電容式電壓互感器兩大類,后者通常用于110kV及以上系統,而在10kV系統中廣泛應用的是電磁式電壓互感器,利用一、二次側互感繞組的匝數比來實現電壓轉換,一次繞組并聯接入高電壓側,二次繞組并聯接入負載。正常運行中的電壓互感器,其外電路二次回路的阻抗都比較大,負載很輕,二次繞組接近于空載狀態,相當于一個恒壓源,電壓變化率極小,精度較高,曖芯中的磁涌密度較大。10kV電壓互感器的工作原理見圖4-14。
  三、電流互感器
  電流互感器,簡稱TA,雖然同樣利用互感原理,但是它的一次、二次電流關系與變壓器完全相反,變壓器的二次負載電流決定了一次電流的大小。而對于電流互感器,它的一次側匝數只有一圈或幾圈,串聯接入負載電路,一次電流的大小完全由負載所決定,由此產生的主磁通在二次負載阻抗很小的情況下起著消磁通作用,以實現磁路的平衡,因此它相當于一個二次短路的變壓器,二次電流的大小是由一次電流所決定的,與外電路負載基本無關。在正常運行狀態下,電流互感器鐵芯中的磁通密度小。10kV電流互感器的工作原理
  文章來源網絡
]]>
Tue, 07 Nov 2023 16:21:10 GMT高壓互感器
過電壓保護器的優勢是什么?使用時有哪些注意事項http://pikangwang.cn/hangye-show-34.html  過電壓保護器的優勢是什么?使用時有哪些注意事項
  ABB電涌保護器(Surge protection Device)是電子設備雷電防護中不可缺少的一種裝置,過去常稱為“避雷器”或“過電壓保護器”英文簡寫為SPD。接下來,過電壓保護器詳細為你說下“過電壓保護器的優勢是什么?使用時有哪些注意事項”
  一、過電壓保護器的優勢是什么?
  1、保護更全面,TBP型復合式過電壓保護器,是一種新型的過電壓保護器,用于限制大氣過電壓和各種真空開關引起的操作過電壓。
  2、結構采用四星形接法,采用氧化鋅非線性電阻,極大地提高了產品的保護性能和抗干擾、抗電蝕、耐老化等等特性。
  3、選用阻燃、耐老化的硅橡膠做外殼材料,從內部引出四根硅橡膠高壓電纜和氧化鋅閥片整體硫化一次模壓成形,電氣絕緣性能好、介電強度高、抗電蝕、耐老化,而且體積小、安裝方便,無需考慮相間距離和爬電距離,可根據現場情況靈活安裝。

  4、可增設自動控制設備,如放電記錄器,清晰掌控工作動作狀況??梢耘渲米詣?dòng)脫離裝置,當設備過壓或處于故障時,脫離開電網,確保正常運行。



  二、使用時有哪些注意事項
  1、戶內型組合式過電壓保護器可安在不同型號的開關柜內,過電壓保護器除直接與開關柜ABC三相及接地相D相連的部分為裸體外,剩余部分被絕緣體封閉,其他的部分相同,對地的距離及對柜體安裝空間要求相應較小,可直接安裝在手車柜的手車底盤內或者互感器室內。
  2、TBP過電壓保護器和三相電源A、B、C及接地端D相連,需要注意以下事項:
 ?。?)A、B、C三相的接線鼻子在安裝到系統相應的三相的相應的接頭時,接線鼻子的金屬裸露分布不能超過外沿,以免縮小相間安全距離。
  (2)過電壓保護器的三相電纜線不能相互纏繞,相互間的距離不能小于5cm。
 ?。?)當電纜線過長時,應該將多余電纜線按S型扎在一起。扎綁時需要考慮沿面爬電、相間局放等安全因素。
 ?。?)電纜線嚴禁手提,避免被利器割破。
文章來源網絡
]]>
Sat, 07 Oct 2023 16:18:57 GMT過電壓保護器
過電壓保護器的結構特點、應用及檢測方法http://pikangwang.cn/hangye-show-32.html  過電壓保護器的結構特點、應用及檢測方法
  隨著真空斷路器的廣泛應用,其強開斷能力引發的各類操作過電壓,對電力設備的保護提出了新的課題,組合式過電壓保護器正是為了解決這一難題而出現的新產品。
  過電壓保護器可用于保護電動機、開關、變壓器、電容器及電纜等電器設備,保護功能完善,增加了相-相間保護,解決了相間操作過電壓幅值過高對電氣設備的損壞,具備傳統避雷器所不具備的一些保護功能。
  01
  過電壓保護器原理
  1.1過電壓保護器相間過壓保護原理
  過電壓保護器當A,B,C三相中,任意兩相發生過電壓時,P1,P2,P3三個保護單元中的相應兩相則通過各自的間隙組件兩兩并聯后,再通過P4放電保護,過電壓保護器的氧化鋅閥片導通限壓。過電壓消失后,因氧化鋅閥片的泄漏電流很小,放電間隙組件自動恢復。
  1.2過電壓保護器相對地過壓保護原理
  當A,B,C三相中,任意一相與地發生過電壓時,P1,P2,P3三個保護單元中的相應一相和接地相P4之間通過各自的間隙組件串聯放電保護。
  02
  組合式過電壓保護器用途
  適用于35KV及以下電力系統中,是限制雷電過電壓和操作過電壓的一種保護電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器級等電氣設備免受過電壓的損害,對于相間和相地過電壓都能起到有效的保護作用。特別適合與KYN、XGN、GBC、JYN、GZS等不同型號的中壓成套開關柜配合使用,或直接安裝在小型箱式變電站內。
  03
  過電壓保護器的特點
  三相組合式過電壓保護器與傳統的避雷器以及其它同類產品相比,有以下特點:
  1、產品結構采用四星形接法,采用氧化鋅非線性電阻和放電間隙相串聯的結構,極大地提高了產品的保護性能和抗干擾、抗電蝕、耐老化等特性,從而消除分布電容和雜散電容對放電數值的影響,真正實現了相間過電壓和相地過電壓放電過程均由一個間隙完成。
  2、電壓沖擊系數為1,在各種電壓波形下,放電值均相等,不受操作過電壓類型影響,過電壓保護值準確,保護性能優良;
  3、采用四星形接法,可將相間過電壓大大降低,與常規避雷器相比,相間過電壓降低了60~70%,保護的可靠性大為提高;
  4、采用硅橡膠外套和高壓電纜外引結構的過電壓保護器,具有易安裝、密封性強、體積小、耐震(振)動等優點,可直接安裝在開關柜的手車底盤上或互感器室內;
  5、使用環境溫度為-40℃~+50℃,海拔高度小于等于2000m,(海拔高于2000m,訂貨時請注明);
  6、在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓,若其能量小于2ms 400A方波沖擊能量時,過電壓保護器可以起到保護作用。
  04
  組合式過電壓保護器選型
  本產品使用于交流3~35KV電力系統,用于防止主要由真空開關產生的操作過電壓對電力設備的損害,同時兼有防雷功能。用戶可根據被保護電器設備的不同選用相應的過電壓保護器,電壓等級有:6KV、10KV、35KV等多種規格和用途的產品供用戶選擇。
  05
  組合式過電壓保護器的預防性試驗及檢測

  5.1無間隙型過電壓保護器



  一.預防性試驗及外觀檢查預防及檢測
  1.直流1mA參考電壓
  在過電壓保護器的相相、相地之間施加直流電壓(直流電壓的脈動部分不大于±1.5%),待流過過電壓保護器的電流穩定于1mA后,讀出的電壓數值不得小于說明書中規定值。
  2.泄漏電流測量
  在過電壓保護器的相相、相地之間施加0.75倍直流1mA參考電壓(直流電壓的脈動部分不大于±1.5%),流過過電壓保護器的電流不大于50μA。
  在做保護器的試驗前,應將保護器的四個接線端子應從電氣設備拆下。
  注意:
  1.不允許做工頻放電電壓試驗;
  ii.在做其它電氣設備絕緣試驗時,應將過電壓保護器連接線拆除;
  iii.外觀有無損壞,特別是高壓電纜根部,如有嚴重劃破必須更換,不能使用。
  無間隙保護器保護器在投運前及運行一段時間后應做預防性試驗。其項目為直流1mA參考電壓及0.75U1mA下漏電流測量。在TBP的兩兩的接線端子之間進行。測相-相的直流參考電壓時,是在兩相的高壓電纜引出端上進行。待流過保護器的電流穩定在1mA時,讀取電壓值時,其值不應小于特性表中規定值。然后再在0.75U1mA下讀取相應的電流值,其值不應大于特性表中的規定。
  在測得讀數后,應立即降低電壓,切斷電源。在讀取電壓時,不允許長時間的停留。測試過程應盡可能短。施加電壓時間不得超過1分鐘。
  5.2有間隙型過電壓保護器
  一.預防性試驗及外觀檢查預防及檢測
  1.工頻放電試驗
  在過電壓保護器的相相、相地之間的工頻放電。測試時,從零均勻開壓,觀察電流表的變化,當電流突變時,表明保護器動作放電,此時電壓為工頻放電電壓值,放電后,應在0.2s內切斷工頻電源。每次測量間隔不小于15秒,測量三次,求平均值,該值不應小于說明書中規定參數值的85%。
  2.復合型過電壓保護器的工頻放電試驗
  有采用氧化鋅非線性電阻和放電間隙串聯的結構,使兩者互為保護;放電間隙使氧化鋅非線性電阻的荷電率為零,氧化鋅的非線性特性又使放電間隙動作后立即熄弧,無續流、無截波。
  當工頻放電電壓達到這種過電壓保護器的擊穿放電值時,間隙立即擊穿放電,在試驗回路中產生微弱的窄幅尖峰脈沖電流,并對測量回路以及周圍空間造成較強烈的電磁干擾,這時,間隙放電檢測儀發出報警信號(或用數字安培表因受到干擾而產生劇烈的閃爍),表明間隙成功擊穿放電,該電壓值為該相的工頻放電電壓值。
  3.電導電流測量(泄漏電流)
  在保護器相相、相地之間施加直流的系統額定電壓,測量流過保護器的電流不應大于20μA(有些廠家規定為不大于30μA)。
  注意:
  i.做過電壓保護器的試驗前,應將保護器的四個接線端子應從電氣設備拆下;
  ii.在做工頻放電時,不能以電流繼電器是否動作作為工放數值的依據;
  iii.在做工頻放電時,觀察到電流表有明顯擺動時,要立即將調壓器回零,并切斷電源。切忌在放電后繼續升高電壓,以免損壞保護器;
  iv.用戶在試驗時如果發現其工放值超出出廠標準值的±10%時,請仔細檢查接線是否正確,表計是否準確和調壓器炭刷是否接觸良好,如工放值超出15%時不要繼續加壓,應與廠家聯系;
  v.在做其它電氣設備絕緣試驗時,應將過電壓保護器連接線拆除;
  vi.外觀有無損壞,特別是高壓電纜根部,如有嚴重劃破必須更換,不能使用。
]]>
Sat, 09 Sep 2023 11:36:43 GMT過電壓保護器
變壓器光纖測溫系統的作用http://pikangwang.cn/hangye-show-31.html變壓器光纖測溫系統的作用其實很大,過載情況下,變壓器最容易受到損壞。因此,對變壓器繞組熱點的監控十分重要,它能夠保護您的變壓器免于損壞和過度使用。變壓器壽命與內部的絕緣紙壽命直接相關,絕緣紙的壽命受到高溫的直接影響,繞組上的最高溫為繞組熱點,也就是絕緣紙會最先退化的位置。


變壓器光纖測溫系統



對傳統油浸式變壓器測溫系統的完美兼容,無需較大改動即可實現替換;模塊化設計,通過總線控制,實現更多功能;數字化溫度處理,針對不同場景有不同的測溫算法,測溫更精準;數字化通信控制,滿足未來無人巡檢,自動控制,智能化管控需求。
]]>
Mon, 14 Aug 2023 13:32:10 GMT哈爾濱琪煜電力設備有限公司

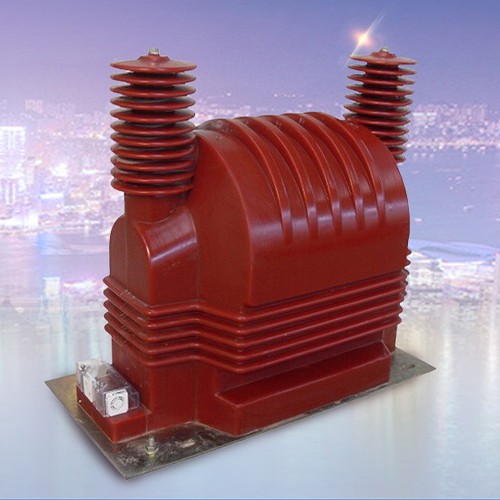

什么是高壓互感器主要作用是什么http://pikangwang.cn/hangye-show-30.html高壓互感器的分類:按功能分:電壓互感器:JDZ系列電流互感器:lzb系列按填充材料分:油浸式變壓器:絕緣油填充干式變壓器:環氧樹脂填充半封閉式變壓器按密封等級分:JDZ變壓器如喇叭形、接線端子等部位外露,其他為封閉式。全封閉變壓器:全身封閉。電壓互感器——按原理可分為電磁感應式和電容分壓式。根據用途,電壓互感器分為測量用和保護用兩類。1.電磁感應電壓互感器。工作原理與變壓器相同?;窘Y(jié)構也是鐵芯,一次和二次繞組。其特點是容量小且恒定,正常運行時接近空載狀態。電壓互感器本身的阻抗非常小。一旦二次側短路,電流會急劇增加,燒壞線圈。因此,電壓互感器的一次側連接有熔斷器,二次側接地,以避免一次側和二次側絕緣損壞時,二次側高電位對地造成事故。電磁式電壓互感器的等效電路與變壓器的等效電路相同。2.電容式電壓互感器。在電容分壓器的基礎上制成。電容式電壓互感器通常與電力系統載波通信的耦合電容器一起使用,以簡化系統并降低成本。在這一點上,也需要滿足通信運營的要求。根據結構,電壓互感器分為油浸式、干式、三芯五柱式和單相式,以及全絕緣式和半絕緣式。


高壓互感器的作用如下:1。將一次回路的高電壓、大電流改為二次回路的標準等級,額定二次電壓通常為100V,額定二次電流為5A,使測量?jī)x表和保護裝置標準化,二次設備的絕緣等級可按低電壓設計,結構輕巧,價格便宜。2.所有二次設備均可通過低壓小電流控制電纜連接,使屏內布線簡單,易于安裝。同時便于集中處理,可以實現遠程控制和測量。3.次級電路不受初級電路的限制。可采用y形、△形或V形連接,接線靈活方便。同時,在不中斷一次系統運行的情況下,只需適當改變二次接線,即可實現二次設備的維護、更換和調整試驗。4.二次設備和人員與高壓部分隔離,變壓器二次側接地,保證了設備和人員的安全。在交流電路中,通常使用變壓器將高壓轉換成低壓,將大電流轉換成小電流,然后用于測量、控制和保護。這樣不僅可以增加測量?jī)x表的量程,便于儀表的標準化,降低控制和保護設備的電壓和電流,而且可以將儀表與設備或高壓回路分開,從而保證儀表、設備和人員的安全。


高壓互感器主要用于交流電路中,監視電氣設備和控制系統的運行(通常其一次繞組稱為一次繞組或一次繞組,其二次繞組稱為二次繞組或二次繞組)。用于向測量?jī)x表和繼電器的電壓線圈和電流線圈供電,正確反映電氣設備的正常運行和故障。測量?jī)x表的準確性和繼電保護動作的可靠性在很大程度上與變壓器的性能有關。因此,我們應該熟悉變壓器的一些主要特性,以便正確選擇和使用變壓器。
]]>
Wed, 12 Jul 2023 14:00:47 GMT哈爾濱琪煜電力設備有限公司
過電壓保護器的保護原理http://pikangwang.cn/hangye-show-29.html過電壓保護器相間過壓保護原理

過電壓保護器當A,B,C三相中,任意兩相發生過電壓時,P1,P2,P33個保護單元中的相應兩相則通過各自的間隙組件兩兩并聯后,再通過P4放電保護,過電壓保護器的氧化鋅閥片導通限壓。過電壓消失后,因氧化鋅閥片的泄漏電流很小,放電間隙組件自動恢復。


過電壓保護器


 過電壓保護器相對地過壓保護原理
當A,B,C三相中,任意一相與地發生過電壓時,P1,P2,P33個保護單元中的相應一相和接地相P4之間通過各自的間隙組件串聯放電保護。
  真空接觸器和熔斷器回路故障跳閘
檢查發現:接觸器A,B相熔斷器熔絲熔斷,過電壓保護器A,B相間擊穿。解體后測A,B兩相電阻片絕緣電阻均為零,A相電阻片瓷面有一擊穿燒熔痕跡,B相放電間隙燒毀。
  真空斷路器回路故障跳閘
現場檢查發現:過電壓保護器爆炸,斷路器間隔后柜門被氣浪沖開,隔板變形。
過電壓保護器爆炸,斷路器間隔后柜門被炸出,隔板變形;出線硅橡膠絕緣層燒盡;電纜頭三相絕緣層均燒毀,故障進一步擴大為6kV母線短路。
]]>
Mon, 19 Jun 2023 16:31:32 GMT哈爾濱琪煜電力設備有限公司
哈爾濱琪煜電力設備高壓互感器的分類與作用http://pikangwang.cn/gongsi-show-28.html  哈爾濱琪煜電力設備高壓互感器的分類與作用
  1.高壓互感器的分類
  在交流電路中,應用著各種不同形式的互感器,它們分為兩大類:電壓互感器和電流互感器,它們的電磁轉換原理與配電變壓器相同,都是利用互感原理,按一定的變比來實現電壓或者電流的轉換,區別在于互感器的精確度要求較高,以保證計量時的準確性和保護系統的可靠性。
  2.高壓互感器的作用
  (1)電壓、電流的變換

  系統中的一次高電壓或大電流經過互感器,被成比例地轉換成為低電壓或者小電流,使測量、計量等儀表的量程和量限得到擴大,與之配接的電路保護裝置的工作電壓、工作電流得以大大降低。

黑龍江辰旭電力設備


  (2)標準化
  在不同等級的高壓或超高壓的系統中,電壓互感器的二次額定電壓都統一為100V。系統的高低壓一次側負荷電流無論多大,電流互感器的二次電流都統一為1A或5A。這樣就為二次設備提供了電壓或者電流的統一標準的數值,可以方便地實現與二次回路的配接。
  (3)安全隔離作用
  無論是電壓互感器還是電流互感器,都是由兩個或以上繞組構成的。一次與二次之間的電磁互感作用,在高電壓系統中,突出體現了安全隔離,使二次設備的絕緣等級得以降低,維修和值班人員的操作安全也得到了可靠保障。
]]>
Fri, 14 Apr 2023 14:28:38 GMT哈爾濱琪煜電力設備有限公司
哈爾濱琪煜電力設備過電壓保護器使用時有哪些注意事項http://pikangwang.cn/hangye-show-27.html  哈爾濱琪煜電力設備過電壓保護器使用時有哪些注意事項
  一、過電壓保護器的優勢是什么?
  1、保護更全面,TBP型復合式過電壓保護器,是一種新型的過電壓保護器,用于限制大氣過電壓和各種真空開關引起的操作過電壓。
  2、結構采用四星形接法,采用氧化鋅非線性電阻,極大地提高了產品的保護性能和抗干擾、抗電蝕、耐老化等等特性。
  3、選用阻燃、耐老化的硅橡膠做外殼材料,從內部引出四根硅橡膠高壓電纜和氧化鋅閥片整體硫化一次模壓成形,電氣絕緣性能好、介電強度高、抗電蝕、耐老化,而且體積小、安裝方便,無需考慮相間距離和爬電距離,可根據現場情況靈活安裝。

  4、可增設自動控制設備,如放電記錄器,清晰掌控工作動作狀況。可以配置自動脫離裝置,當設備過壓或處于故障時,脫離開電網,確保正常運行。

黑龍江辰旭電力設備


  二、使用時有哪些注意事項
  1、戶內型組合式過電壓保護器可安在不同型號的開關柜內,過電壓保護器除直接與開關柜ABC三相及接地相D相連的部分為裸體外,剩余部分被絕緣體封閉,其他的部分相同,對地的距離及對柜體安裝空間要求相應較小,可直接安裝在手車柜的手車底盤內或者互感器室內。
  2、TBP過電壓保護器和三相電源A、B、C及接地端D相連,需要注意以下事項:
 ?。?)A、B、C三相的接線鼻子在安裝到系統相應的三相的相應的接頭時,接線鼻子的金屬裸露分布不能超過外沿,以免縮小相間安全距離。
 ?。?)過電壓保護器的三相電纜線不能相互纏繞,相互間的距離不能小于5cm。
 ?。?)當電纜線過長時,應該將多余電纜線按S型扎在一起。扎綁時需要考慮沿面爬電、相間局放等安全因素。
 ?。?)電纜線嚴禁手提,避免被利器割破。
]]>
Wed, 08 Mar 2023 08:59:11 GMT哈爾濱琪煜電力設備有限公司
哈爾濱琪煜電力設備變壓器光纖測溫系統在電力系統中的應用http://pikangwang.cn/gongsi-show-26.html  哈爾濱琪煜電力設備變壓器光纖測溫系統在電力系統中的應用
 ?。ㄒ唬╇娏﹄娎|的溫度監測
  在電力系統中,電纜線路起到傳輸高壓電能的作用。電纜常常會由于所處外部環境惡劣及內部高負荷電流而引起局部高溫甚至火災。因此,有必要對電纜進行實時、在線監測,及時地發現故障,將事故消除在萌芽狀態。
  分布式光纖測溫系統可以通過對電力電纜的運行狀態進行在線監測,實時掌握整條線路的運行狀態,有效監測電纜在不同負載下的發熱狀態,提高對電纜的管理水平;可以對電纜溝內的火情進行監測與報警,識別電力電纜的局部過熱點,提前發現電纜故障并預警,預防事故的發生。
 ?。ǘ╇娎|橋架溫度監測
  分布式光纖測溫系統因其自身獨特的優點,被廣泛應用于電纜橋架的溫度監測中。對關鍵點進行實時溫度監測,徹底解決架空橋架或隱蔽地溝中電纜溫度盲點問題。
 ?。ㄈ╅_關柜溫度監測

  分布式光纖測溫系統可以對開關柜內易發熱部位實時進行監測,將其同開關柜體的通風系統配合使用,可以使柜內的溫度始終保持在允許的范圍內;將光纖纏繞在柜體內電纜接頭上、斷路器小車的一次插頭隔弧罩上或靜觸頭熱縮套上,可以實時監測其溫度,在演變成事故之前,及早發現并采取措施。

黑龍江辰旭電力設備


 ?。ㄋ模┧淼拉h(huán)境溫度監測
  利用分布式光纖測溫系統的獨特優勢,具有抗電磁干擾、響應速度快、報警方式靈活、任意分區、適應惡劣環境等,可實現長距離、大范圍測量,從而可以遠程精確定位,溫度報警時具備聯動功能,如風機、噴淋等系統,為隧道的安全運營提供充分保障。
  (五)變壓器溫度監測
  通過分布式光纖測溫系統對變壓器的主體油箱和箱體進行監測,可以實現溫度異常提前預警。

  keyword:哈爾濱琪煜電力設備
  文章來源:http://pikangwang.cn/
]]>
